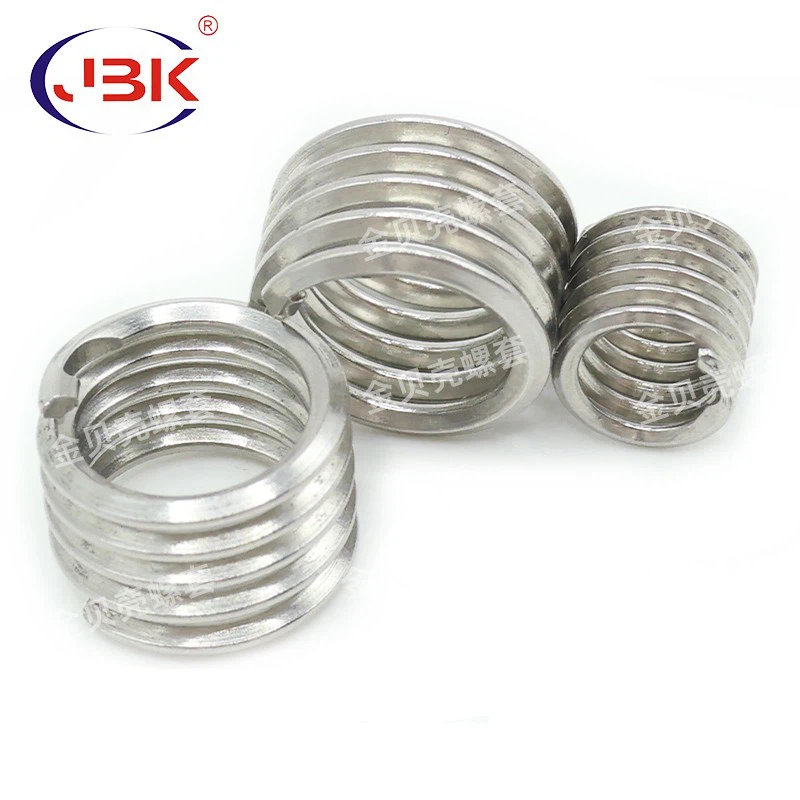

Sisipan kawat lambang yang dapat disesuaikan: disesuaikan untuk desain produk yang unik
Deskripsi Produk
Sisipan kawat lambang yang dapat disesuaikanMemberdayakan Desain Produk yang Unik dengan Solusi Pengencang Precision-Disheated . direkayasa di 12 grade material-dari 304 stainless steel hingga Inconel 718- mereka mendukung kekuatan tarik dari 800mpa} {800MPa {800MPa {{8 {8 {{8 {8 {{8 {{8 {{8 {8 {{8} {8 {8 {8 { 2 "), dengan toleransi benang 0,01mm (ISO 4H/5G) dapat dicapai melalui pemesinan CNC.
Kemampuan penyesuaian meliputi:
Sifat material: Perlakuan panas ke hrc 20-65 untuk kebutuhan kekerasan tertentu
Geometri: Pola knurling khusus (berlian/lurus) untuk meningkatkan resistensi tarik dengan 30-60%
Pelapis permukaan: Ptfe, timah, atau pasif untuk resistensi korosi (hingga 3000- jam semprotan garam)
Bentuk utas: Metrik, UNC/UNF, atau utas hak milik per spesifikasi desain
Dalam prototipe otomotif, sisipan khusus mengurangi berat sebesar 45% dibandingkan dengan bagian standar, sementara produsen perangkat medis mencapai 0 . 1mm presisi perakitan. Sebuah studi kasus dalam robotika menunjukkan sisipan yang disesuaikan dengan operasi kobalt anti-magnetik yang diaktifkan di lingkungan MRI (<5 gauss interference). The design process uses 3D modeling and FEA, delivering first-sample 合格率 of 94% within 7 working days, 50% faster than industry averages.
Deskripsi Produk
Area aplikasi:
Banyak digunakan dalam dirgantara, manufaktur mobil, peralatan energi, mesin teknik dan bidang lainnya dengan persyaratan tinggi untuk keandalan koneksi berulir, terutama cocok untuk lingkungan kerja dengan getaran yang sering dan perbedaan suhu besar .
Instruksi Instalasi:
1. Gunakan keran khusus untuk memproses lubang instalasi
2. Gunakan alat instalasi yang cocok untuk perakitan
3. Pastikan pegangan instalasi dihapus setelah instalasi
4. Disarankan untuk membersihkan lubang berulir dan menghilangkan duri sebelum instalasi
Produk ini telah melewati sertifikasi sistem manajemen kualitas ISO 9001 dan mematuhi beberapa standar internasional, memberikan pelanggan solusi koneksi berulir yang andal . kami dapat memberikan layanan khusus dan dukungan teknis sesuai dengan kebutuhan pelanggan.
Deskripsi Produk
FAQ
T: Apa persyaratan pembayaran Anda?
A: Pembayaran dengan T/T di muka, West Union, PayPal dan dll .
T: Apakah produk khusus diterima?
A: Anda ide dan bayangkan, kami merancang dan membuat . itu sepenuhnya harus dibayar sendiri .
T: Ada diskon yang mungkin jika ada pesanan?
A: Ya, kami memiliki rentang harga (diskon) yang berbeda sesuai dengan jumlah Anda . Anda dapat berkonsultasi dengan kami kapan saja .
T: Pengiriman
A: & untuk sampel atau pesanan kecil, dapat disampaikan dengan ekspres DHL, UPS, FedEx, TNT, HKDC pada kenyamanan pembeli, atau oleh Express lainnya untuk menghemat biaya pembeli atau mempersingkat waktu transit pada permintaan pembeli .
& Untuk pengiriman pesanan massal, dapat opsional dengan ketentuan mantan kerja, fob melalui udara atau melalui laut berdasarkan pada pembeli atau forwarder lokal yang direkomendasikan di kenyamanan pembeli .
& Untuk menghemat biaya pengiriman pembeli, kami juga dapat menawarkan biaya murah Cina dari forwarder lokal kami untuk pembeli kami lebih banyak pilihan .
| Lembar Data Teknis Seri Seri Metrik - Benang Metrik (Metrik) Kasar | ||||||||
| Diameter nominal (D) | Pitch Spiral (P) | Panjang nominal | jumlah putaran (w) |
Diameter luar dalam keadaan bebas (DZ) |
Diameter bor (Mengerjakan) |
Kedalaman pengeboran (L3) |
Panjang efektif aktual (L2) |
|
| ×d | ×L1 | |||||||
| 1.4 | 0.3 | 1d | 1.4 | 2.5 | 1.80-2.00 | 1.5 | 2.3 | 0.9 |
| 1.5d | 2.1 | 4.5 | 3 | 1.6 | ||||
| 2d | 2.8 | 7.0 | 3.7 | 2.3 | ||||
| 1.6 | 0.35 | 1d | 1.6 | 3.1 | 2.06-2.26 | 1.7 | 2.7 | 1.1 |
| 1.5d | 2.4 | 4.5 | 3.5 | 1.9 | ||||
| 2d | 3.2 | 6.2 | 4.3 | 2.7 | ||||
| 2.5d | 4.0 | 8.0 | 5.1 | 3.5 | ||||
| 3d | 4.8 | 10.1 | 5.9 | 4.3 | ||||
| 2 | 0.4 | 1d | 2.0 | 3.2 | 2.53-2.70 | 2.1 | 3.6 | 1.6 |
| 1.5d | 3.0 | 5.3 | 4.6 | 2.6 | ||||
| 2d | 4.0 | 7.4 | 5.6 | 3.6 | ||||
| 2.5d | 5.0 | 9.5 | 6.6 | 4.6 | ||||
| 3d | 6.0 | 11.6 | 7.6 | 5.6 | ||||
| 2.5 | 0.45 | 1d | 2.5 | 3.6 | 3.20-3.70 | 2.6 | 4.3 | 2.1 |
| 1.5d | 3.75 | 5.9 | 5.6 | 3.3 | ||||
| 2d | 5.0 | 8.2 | 6.8 | 4.6 | ||||
| 2.5d | 6.25 | 10.5 | 8.1 | 5.8 | ||||
| 3d | 7.5 | 12.8 | 9.3 | 7.0 | ||||
| 3 | 0.5 | 1d | 3.0 | 4.2 | 3.80-4.35 | 3.1 | 5.0 | 2.5 |
| 1.5d | 4.5 | 6.8 | 6.5 | 4.0 | ||||
| 2d | 6.0 | 9.4 | 8.0 | 5.5 | ||||
| 2.5d | 7.5 | 12 | 9.5 | 7 | ||||
| 3d | 9.0 | 14.6 | 11.0 | 8.5 | ||||
| 4 | 0.7 | 1d | 4.0 | 4 | 5.05-5.60 | 4.2 | 6.8 | 3.3 |
| 1.5d | 6.0 | 6.6 | 8.8 | 5.3 | ||||
| 2d | 8.0 | 9.1 | 10.8 | 7.3 | ||||
| 2.5d | 10.0 | 11.7 | 12.8 | 9.3 | ||||
| 3d | 12.0 | 14.2 | 14.8 | 11.3 | ||||
| 5 | 0.8 | 1d | 5.0 | 4.4 | 6.25-6.80 | 5.2 | 8.2 | 4.2 |
| 1.5d | 7.5 | 7.1 | 10.7 | 6.7 | ||||
| 2d | 10.0 | 9.9 | 13.2 | 9.2 | ||||
| 2.5d | 12.5 | 12.6 | 15.7 | 11.7 | ||||
| 3d | 15.0 | 15.3 | 18.2 | 14.2 | ||||
| 6 | 1 | 1d | 6.0 | 4.3 | 7.58-7.95 | 6.2 | 10.0 | 5.0 |
| 1.5d | 9.0 | 6.9 | 13.0 | 8.0 | ||||
| 2d | 12.0 | 9.6 | 16.0 | 11.0 | ||||
| 2.5d | 15.0 | 12.2 | 19.0 | 14.0 | ||||
| 3d | 18.0 | 14.9 | 22.0 | 17.0 | ||||
| 7 | 1 | 1d | 7.0 | 5.2 | 8.58-9.20 | 7.2 | 11.0 | 6.0 |
| 1.5d | 10.5 | 8.3 | 14.5 | 9.5 | ||||
| 2d | 14.0 | 11.5 | 18.0 | 13.0 | ||||
| 2.5d | 17.5 | 14.6 | 21.5 | 16.5 | ||||
| 3d | 21.0 | 17.4 | 25.5 | 20.5 | ||||
| 8 | 1.25 | 1d | 8.0 | 4.8 | 9.85-10.35 | 8.3 | 13.0 | 6.8 |
| 1.5d | 12.0 | 7.4 | 17.0 | 10.8 | ||||
| 2d | 16.0 | 10.6 | 21.0 | 14.8 | ||||
| 2.5d | 20.0 | 13.5 | 25.0 | 18.8 | ||||
| 3d | 24.0 | 16.5 | 29.0 | 22.8 | ||||
| 9 | 1.25 | 1d | 9.0 | 5.5 | 10.85-11.1 | 9.3 | 14.0 | 7.75 |
| 1.5d | 13.5 | 8.9 | 18.5 | 12.25 | ||||
| 2d | 18.0 | 12.2 | 23.0 | 16.75 | ||||
| 2.5d | 22.5 | 15.5 | 27.5 | 21.25 | ||||
| 3d | 27.0 | 18.8 | 32.0 | 25.75 | ||||
| 10 | 1.5 | 1d | 10.0 | 5.0 | 12.10-12.80 | 10.3 | 16.0 | 8.5 |
| 1.5d | 15.0 | 8.1 | 21.0 | 13.5 | ||||
| 2d | 20.0 | 11.2 | 26.0 | 18.5 | ||||
| 2.5d | 25.0 | 14.2 | 31.0 | 23.5 | ||||
| 3d | 30.0 | 17.3 | 36.0 | 28.5 | ||||
| 11 | 1.5 | 1d | 11.0 | 5.7 | 13.10-13.50 | 11.3 | 17.0 | 9.5 |
| 1.5d | 16.5 | 9.1 | 22.5 | 15.0 | ||||
| 2d | 22.0 | 12.5 | 28.0 | 20.5 | ||||
| 2.5d | 27.5 | 15.9 | 33.5 | 26.0 | ||||
| 3d | 33.0 | 19.1 | 39.0 | 31.5 | ||||
| 12 | 1.75 | 1d | 12.0 | 5.3 | 14.50-15.00 | 12.4 | 19.0 | 10.3 |
| 1.5d | 18.0 | 8.4 | 25.0 | 16.3 | ||||
| 2d | 24.0 | 11.6 | 31.0 | 22.3 | ||||
| 2.5d | 30.0 | 14.8 | 39.0 | 30.3 | ||||
| 3d | 36.0 | 18.0 | 43.0 | 34.3 | ||||
| 14 | 2 | 1d | 14.0 | 5.4 | 16.87-17.87 | 14.5 | 22.0 | 12.0 |
| 1.5d | 21.0 | 8.7 | 29.0 | 19.0 | ||||
| 2d | 28.0 | 11.9 | 36.0 | 26.0 | ||||
| 2.5d | 35.0 | 15.2 | 43.0 | 33.0 | ||||
| 3d | 42.0 | 18.4 | 50.0 | 40.0 | ||||
| 16 | 2 | 1d | 16.0 | 6.3 | 18.87-19.90 | 16.5 | 24.0 | 14.0 |
| 1.5d | 24.0 | 10.0 | 32.0 | 22.0 | ||||
| 2d | 32.0 | 13.7 | 40.0 | 30.0 | ||||
| 2.5d | 40.0 | 17.5 | 48.0 | 38.0 | ||||
| 3d | 48.0 | 21.2 | 56.0 | 46.0 | ||||
| 18 | 2.5 | 1d | 18.0 | 5.6 | 21.40-22.00 | 18.6 | 28.0 | 15.5 |
| 1.5d | 27.0 | 9.0 | 37.0 | 24.5 | ||||
| 2d | 36.0 | 12.3 | 46.0 | 33.5 | ||||
| 2.5d | 45.0 | 15.7 | 55.0 | 42.5 | ||||
| 3d | 54.0 | 19.0 | 64.0 | 51.5 | ||||
| 20 | 2.5 | 1d | 20.0 | 6.3 | 23.46-24.40 | 20.6 | 30.0 | 17.5 |
| 1.5d | 30.0 | 10.0 | 40.0 | 27.5 | ||||
| 2d | 40.0 | 13.8 | 50.0 | 37.5 | ||||
| 2.5d | 50.0 | 17.5 | 60.0 | 47.5 | ||||
| 3d | 60.0 | 21.2 | 70.0 | 57.5 | ||||
| 22 | 2.5 | 1d | 22.0 | 6.9 | 25.61-26.90 | 22.6 | 32.0 | 19.5 |
| 1.5d | 33.0 | 11.0 | 43.0 | 30.5 | ||||
| 2d | 44.0 | 15.0 | 54.0 | 41.5 | ||||
| 2.5d | 55.0 | 19.0 | 65.0 | 52.5 | ||||
| 3d | 66.0 | 23.0 | 76.0 | 63.5 | ||||
| 24 | 3 | 1d | 24.0 | 6.3 | 28.15-29.10 | 24.7 | 36.0 | 21.0 |
| 1.5d | 36.0 | 10.0 | 48.0 | 33.0 | ||||
| 2d | 48.0 | 13.7 | 60.0 | 45.0 | ||||
| 2.5d | 60.0 | 17.5 | 72.0 | 57.0 | ||||
| 3d | 72.0 | 21.2 | 84.0 | 69.0 | ||||
| 27 | 3 | 0.75d | 20.25 | 5.0 | 31.15-32.40 | 27.8 | 32.5 | 17.5 |
| 1d | 27.0 | 7.2 | 39.0 | 24.0 | ||||
| 1.5d | 40.5 | 11.4 | 52.5 | 37.5 | ||||
| 2d | 54.0 | 15.4 | 66.0 | 51.0 | ||||
| 2.5d | 67.5 | 19.5 | 79.5 | 64.5 | ||||
| 30 | 3.5 | 1d | 30.0 | 6.9 | 34.70-35.81 | 30.9 | 44.0 | 26.5 |
| 1.5d | 45.0 | 11.0 | 59.0 | 41.5 | ||||
| 2d | 60.0 | 15.0 | 74.0 | 56.5 | ||||
| 2.5d | 75.0 | 19.0 | 89.0 | 71.5 | ||||
| 3d | 90.0 | 23.0 | 104.5 | 86.5 | ||||
| 33 | 3.5 | 0.75d | 24.8 | 5.6 | 37.70-39.01 | 33.9 | 38.8 | 21.3 |
| 1d | 33.0 | 7.8 | 47.0 | 29.5 | ||||
| 1.5d | 49.5 | 12.2 | 63.5 | 46.0 | ||||
| 2d | 66.0 | 16.5 | 80.0 | 62.5 | ||||
| 36 | 4 | 0.75d | 27.0 | 5.1 | 41.33-42.67 | 37.0 | 43.0 | 23.0 |
| 1d | 36.0 | 7.0 | 52.0 | 32.0 | ||||
| 1.5d | 54.0 | 11.1 | 70.0 | 50.0 | ||||
| 2d | 72.0 | 15.2 | 88.0 | 68.0 | ||||
Profil Perusahaan
Xinxiang Jinbeike Machinery Co ., Ltd ., didirikan pada 2017, terletak di Kota Xinxiang, Provinsi Henan-A-PROVINSI-A PRODUKSI TERKENAL DAN PRODUKSI PERUSAHAAN {{4} {{4} {{4} {{4} {{4} {{4 {Area {{4 {khusus {{4 {{4 { wire thread inserts, tailless thread inserts, self-tapping thread inserts, pin-type thread inserts, and supporting installation tools. Upholding the business philosophy of "quality first" and "customer-centric" since its foundation, the company has won wide acclaim from various industries. Jinbeike Machinery is committed to collaborating with partners to a brilliant future together.
